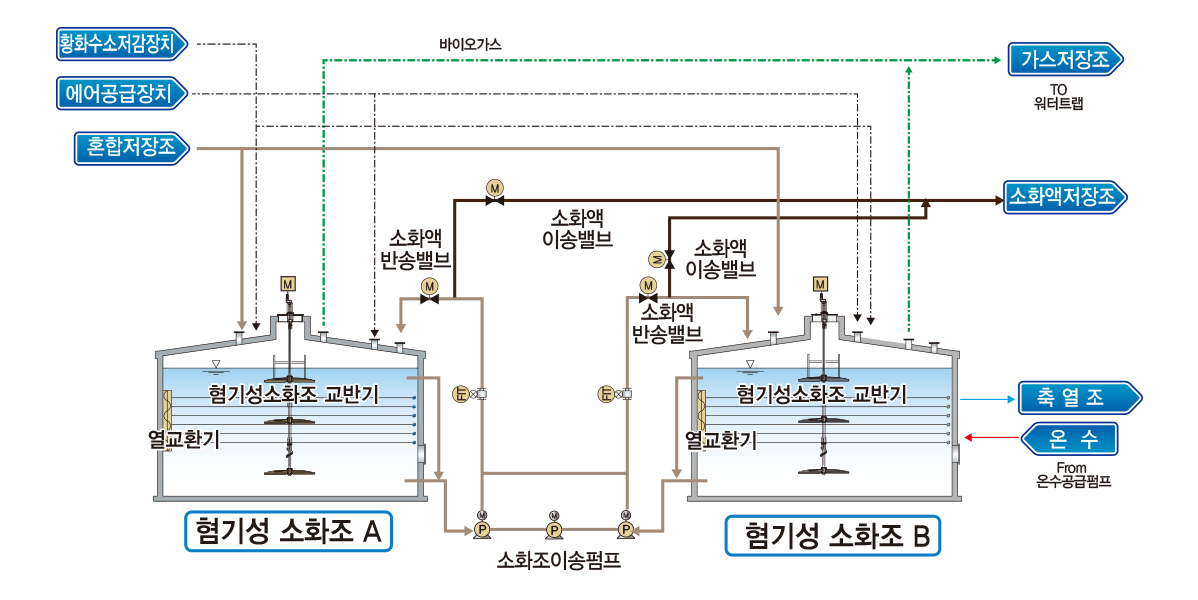

• 혐기성 소화조 수직형 교반기

새한환경기술은 다수의 혐기성소화조 시공실적 및 기술 노하우를 바탕으로 최적의 고효율 혐기성소화조 교반기술(HDA)을 개발하여 국내에 적용하였음

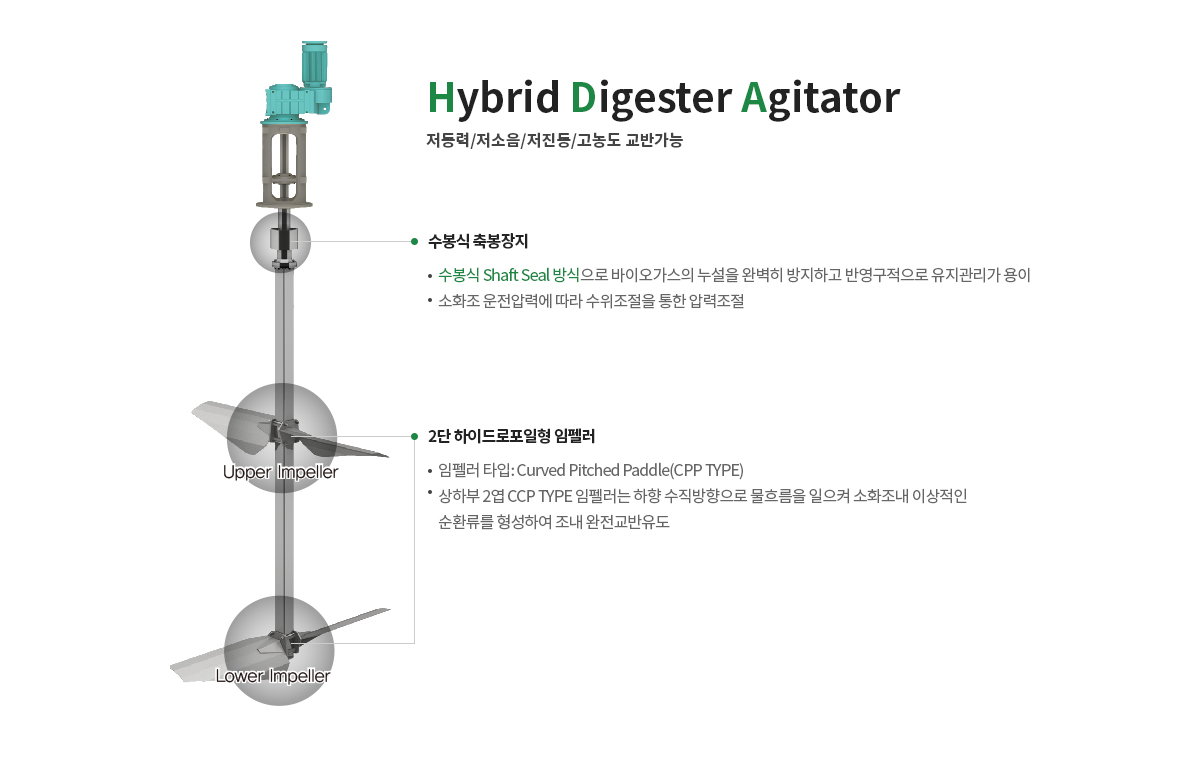

• HDA(Hybrid Digester Agitator) 특장점

소화효율 최대화

• 혐기성소화조내 완전교반을 통해 소화효율 최대화
• 하부 슬러지 침전 방지를 통한 Dead Space 최소화

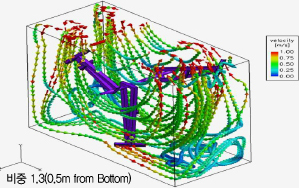

• 전산유동해석(CFD), 상하온도차(±2)를 통한 교반 효율 입증

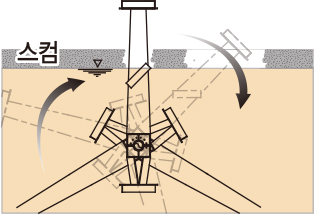

• 상부 스컴파쇄장치(스컴블레이드+스크류)를 통한
  운영중 발생하는 스컴 조기 제거(옵션사항)

효율적 유지관리

• 다양한 원료성상에 따른 소화조 운영 빅데이터
  기준으로 현장 여건에 맞는 최적의 교반기 반영
• 직접생산 및 유지관리가 가능한 공장 및 유지관리
  전담 인력 보유로 신속한 a/s 및 기술지원 가능
• 설치 및 보수가 용이하도록 폴딩형 임펠러 적용가능
  (옵션사항)

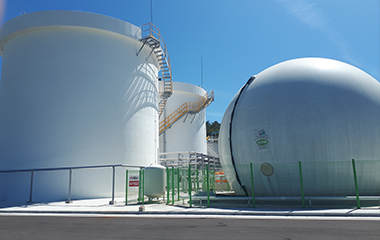

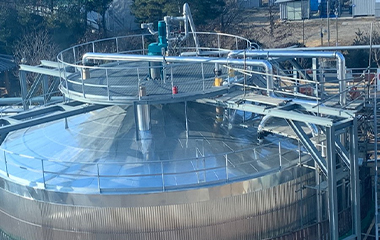

• 주요 설치 사례

고흥군 가축분뇨 자원화 처리시설
혐기성소화조 2,000㎥× 2조

대구 음식물류 폐기물 및 분뇨처리시설
혐기성소화조 3,000㎥× 2조

• Specification of HDA 사양

※ 상기 사양은 현장여건(소화조 크기/유입성상)에 따라 다소 상이할수 있음

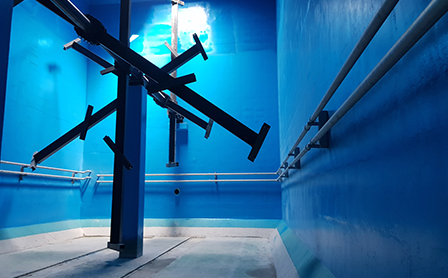

• 혐기성 소화조 수평형 교반기

새한환경기술은 전량수입에 의존된 혐기성소화조 교반기를 자체개발하여 국산화 하였으며, 개발된 수평형 타입의 상하교반시설(SH-DHA)을 국내에 적용하여 정상가동중에 있음

• SH-DHA 특장점

• 수평형 상하교반 시스템으로 각형 소화조 적용
• 고농도 유기성 폐기물 적용가능(준건식)
• 상하교반에 의한 침적물 발생 원천 차단(Dead Space 최소화)
• 노출형 임펠러 적용을 통한 스컴 및 유분 파괴
• 저속교반을 통한 에너지절감
• Air Tube Sealing 시스템 적용으로 준설 없이 A/S가능

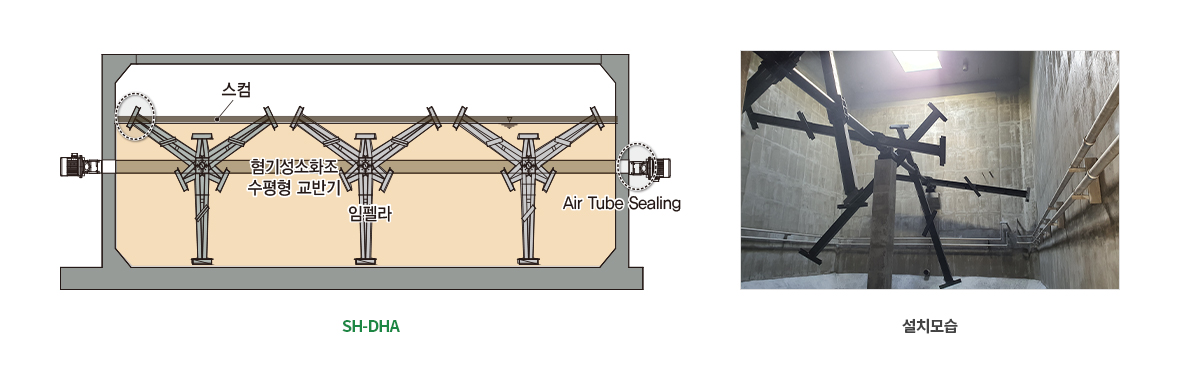

수평형 형태의 상하교반기

• 수평형 형태의 상하교반기 적용으로 교반 및 침전방지
• 혐기성소화효율 극대화

임펠러노출(스컴/유분제거)

Air Tube Sealing

• 수평형 교반기 비상시 수축고무에 에어를 주입하여 수밀방지용 팽창
• 교반기 유지관리시 별도의 준설없이 가능

유지관리 용이

CFD 해석결과

• 반응조 하부에 협잡물 침적을 방지하여 소화효율 저하 방지
• 관형흐름형태(Plug-Flow)를 유지하여 고형물을 전단에서 후단까지 이동

기술검증 완료

• SH-DHA 사양
