환경사업부

신재생에너지

원료 반입 및 전처리시설 혐기성 소화시설 바이오가스 저장 및 정제시설 바이오가스 이용시설
처리공정도

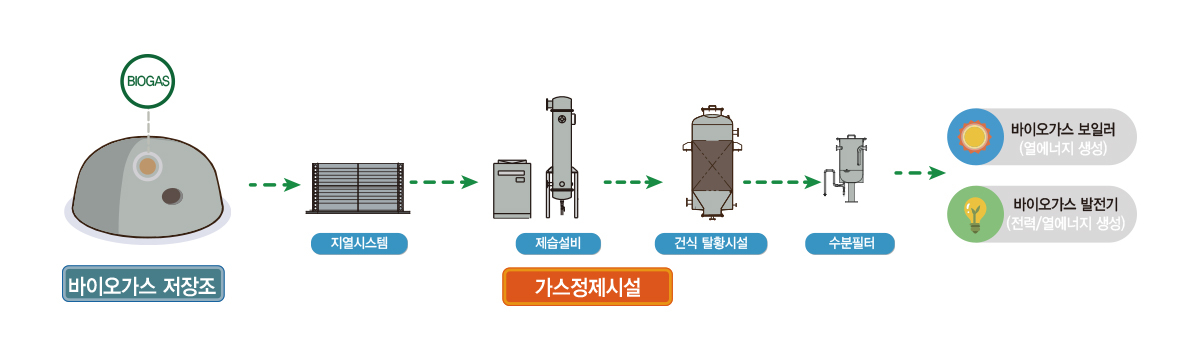

  • 바이오가스 정제설비 계통도
주요시설
  • 바이오가스 저장조

혐기성소화조 시설에서 발생하는 부산물인 바이오가스를 안전하게 저장하는 설비로 특수 코팅된 PVC 막인 멤브레인을 사용하였음

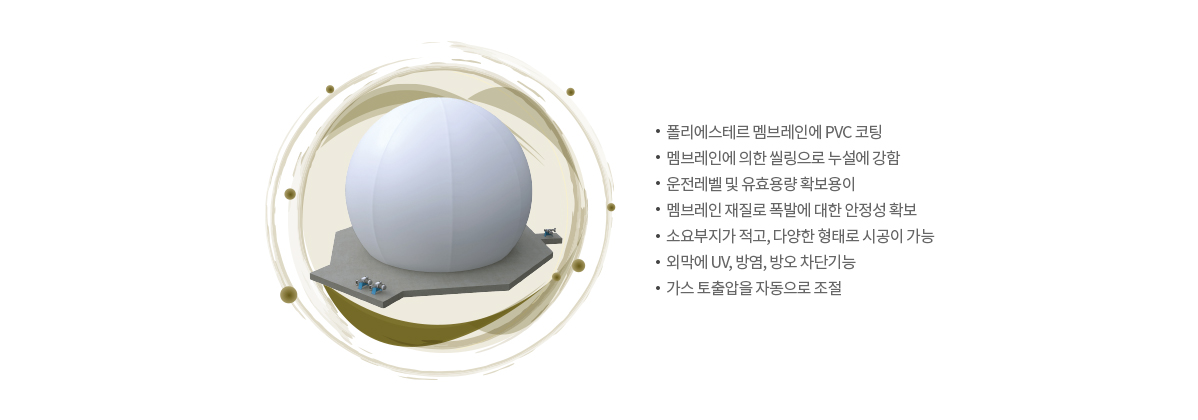

  • 바이오가스 저장조 특징

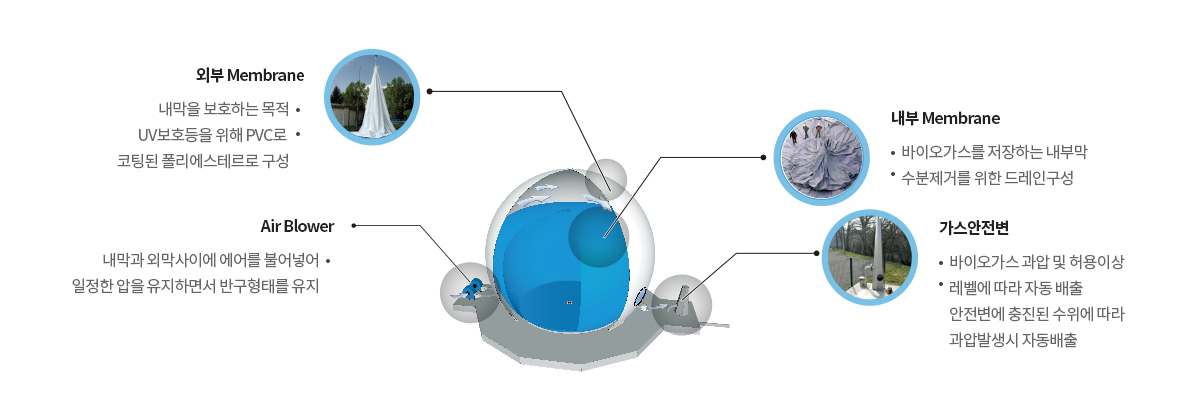

  • 주요 구성품

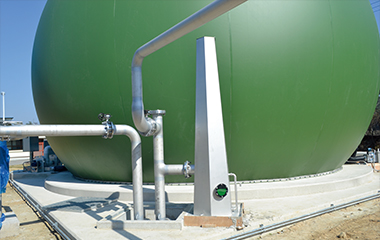

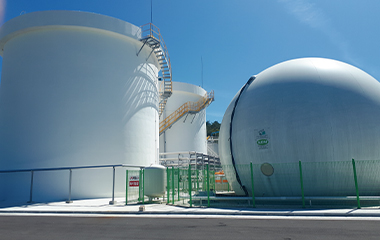

  • 가스 저장조 적용 현장

고흥군 가축분뇨 자원화 처리시설
혐기성소화조 2,000㎥× 2조

남원 하수처리장 에너지 자립화 사업
시설용량 : 660N㎥

  • SH-DHA 사양
Model Capacity
(㎥)		 D(θ) H(mm) Model Capacity
(㎥)		 D(θ) H(mm)
SH-BH-10 10 3.4 2.2 SH-BH-500 500 12.5 6.75
SH-BH-30 30 4.9 2.95 SH-BH-600 600 13.2 7.1
SH-BH-50 50 5.8 3.4 SH-BH-700 700 13.9 7.45
SH-BH-80 80 6.8 3.9 SH-BH-800 800 14.6 7.8
SH-BH-100 100 7.3 4.15 SH-BH-900 900 15.1 8.05
SH-BH-150 150 8.4 4.7 SH-BH-1000 1,000 15.7 8.35
SH-BH-200 200 9.2 5.1 SH-BH-1200 1,200 16.7 8.85
SH-BH-250 250 9.9 5.45 SH-BH-1500 1,500 17.9 9.45
SH-BH-300 300 10.5 5.75 SH-BH-1800 1,800 19.1 10.05
SH-BH-400 400 11.6 6.3 SH-BH-2000 2,000 19.7 10.35

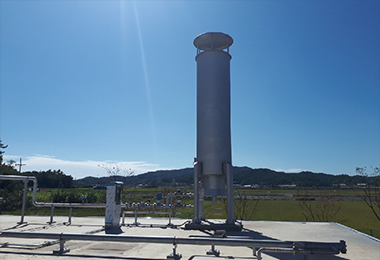

  • 잉여가스 연소기

소화조에서 발생하는 부산물인 바이오가스를 발전설비, 보일러등 사용설비에 사용하고 남은 폐가스를 처리 및 비상시 바이오가스를 방출시키기 위한 안전설비임

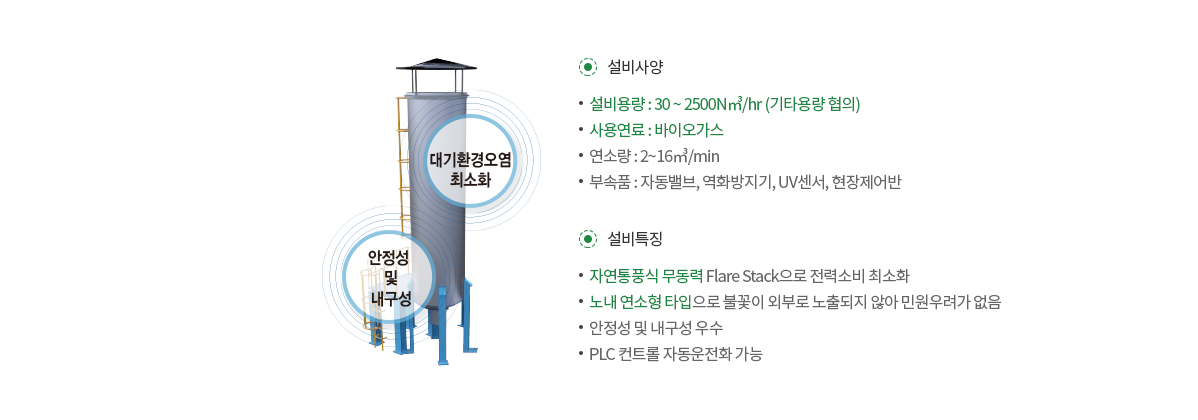

  • 잉여가스 연소기 사양 및 특징
  • 작동원리
STEP 01
원료(가스)공급
  • 연소 성능을 조절하기 위해 가스공급 송풍기로 바이오가스 이송
  • 연소용 공기 공급을 위한 송풍기 사용(옵션사항)
STEP 02
점화장치 점화
  • 자동 점화장치에 의해 점화 활성화
  • 화염검출기(UV센서)부착으로 이상발생시 자동으로 정지함으로써 안전사고를 미연에 방지
STEP 03
잉여가스 소각
  • 불꽃이 위로 확산되지 않으면서 외부노출없이 잉여가스 소각
  • 눈에보이는 불꽃없이 소각되므로 민원이나 2차사고의 우려가 없음

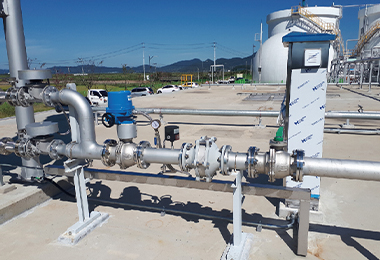

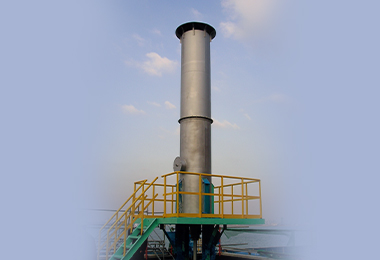

  • 가스 저장조 적용 현장

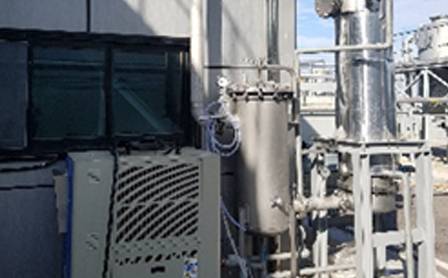

기타부대설비

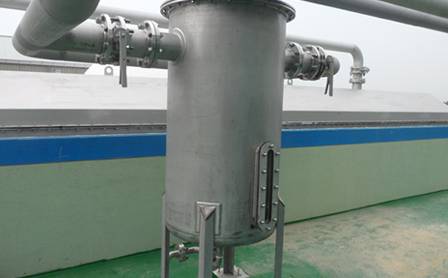

수분 트랩
  • 형식: 격벽 접촉형 설비
  • 바이오가스내 포함된 수분을 1차 제거
제습설비
  • 형식: CHILLER 방식
  • 외부 CHILLER를 이용하여 간접열교환 방식으로 온도차이에 의한 수분제거

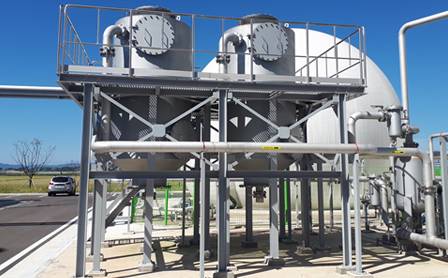

건식 탈황설비
  • 형식: 여재 접촉형 혐기성 소화조내 균일 혼합
  • 여재(산화철) 접촉을 통해 흡착산화 방식으로 황화수소 제거
